海洋环境可以分为海洋大气区、浪花飞溅区、海水潮差区、海水全浸区和海底泥土区五个不同的腐蚀区带，各个腐蚀区带的腐蚀速率是不同的。其中浪花飞溅区是腐蚀最严重的部位。这是因为在这个区域，钢表面由于受到海水的周期性润湿，经常处于干湿交替状态，且氧供应充分，加上阳光、风吹和海水环境的协同作用导致发生最严重的腐蚀。一般情况下，钢在海洋大气中的平均腐蚀速度约为 0.03～0.08 mm/a；而浪花飞溅区为0.3～0.5 mm/a。同一种钢，在浪花飞溅区的腐蚀速度可比海水全浸区中高出 3～10 倍。所以在浪花飞溅区的防腐保护一直是海洋腐蚀的“短板”。因此，对于浪花飞溅区应当采用更有效、更有针对性的防腐蚀方法。



严酷海洋环境下的腐蚀现状

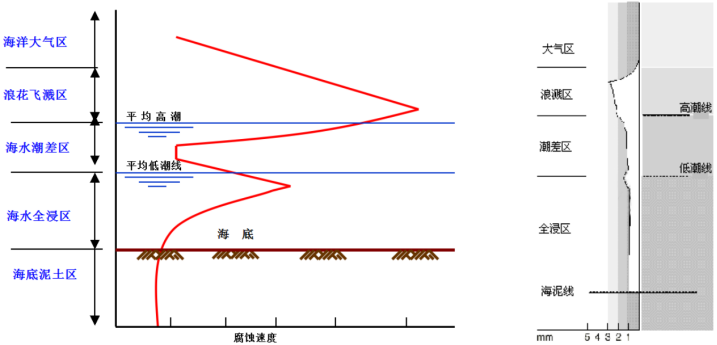

海洋钢结构设施在不同环境下的腐蚀速度图（左）与腐蚀深度图（右）

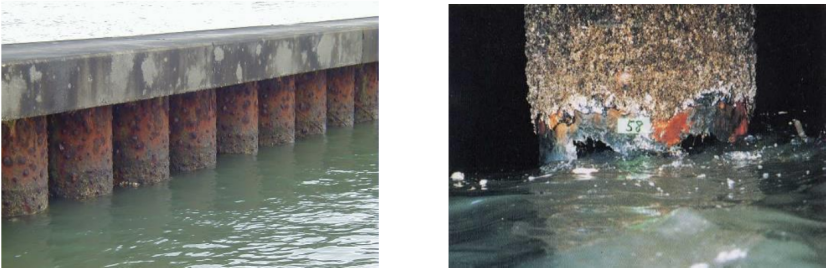

    国外钢桩浪花飞溅区典型腐蚀实例

严酷海洋环境下的防腐技术研究


         我公司通过长期的理论研究以及实验研发，在引进消化再创新的基础上研发了能够有效解决浪花飞溅区防腐难题的新型包覆防腐技术——复层矿脂包覆防腐蚀技术。该技术由四层紧密相连的保护层组成即矿脂防蚀膏、矿脂防蚀带、密封缓冲层和防蚀保护罩。其中矿脂防蚀膏、矿脂防蚀带是复层矿脂包覆防腐技术的核心部分，含有高效的缓蚀成分，能够有效的阻止腐蚀性介质对钢结构的侵蚀，并可带锈带水施工。密封缓冲层和防蚀保护罩具有良好的整体性能，不但能够隔绝海水，还能够抵御机械损伤对钢结构的破坏。

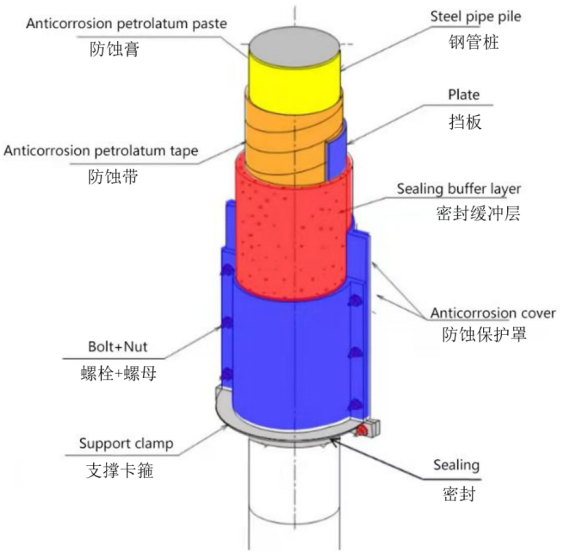

复层矿脂包覆防腐蚀技术结构图
